ラグ板でエフェクター自作でござる。
×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

先日UPしたレイアウトが間違ってました。
ごめんなさい(´・ω・`)(´-ω-`)) ペコリ

修正版








これで大丈夫なはず。



PR

Black Stone Mosfet Overdrive Model 2SV3

名前なげーなおい


高校んときから欲しかったペダルです
そんときは『2SV3』ではなくて『2.0』とかだった気がしま。
まぁ当時使ってるギターより高いペダルなんて買えるはずないですけどね

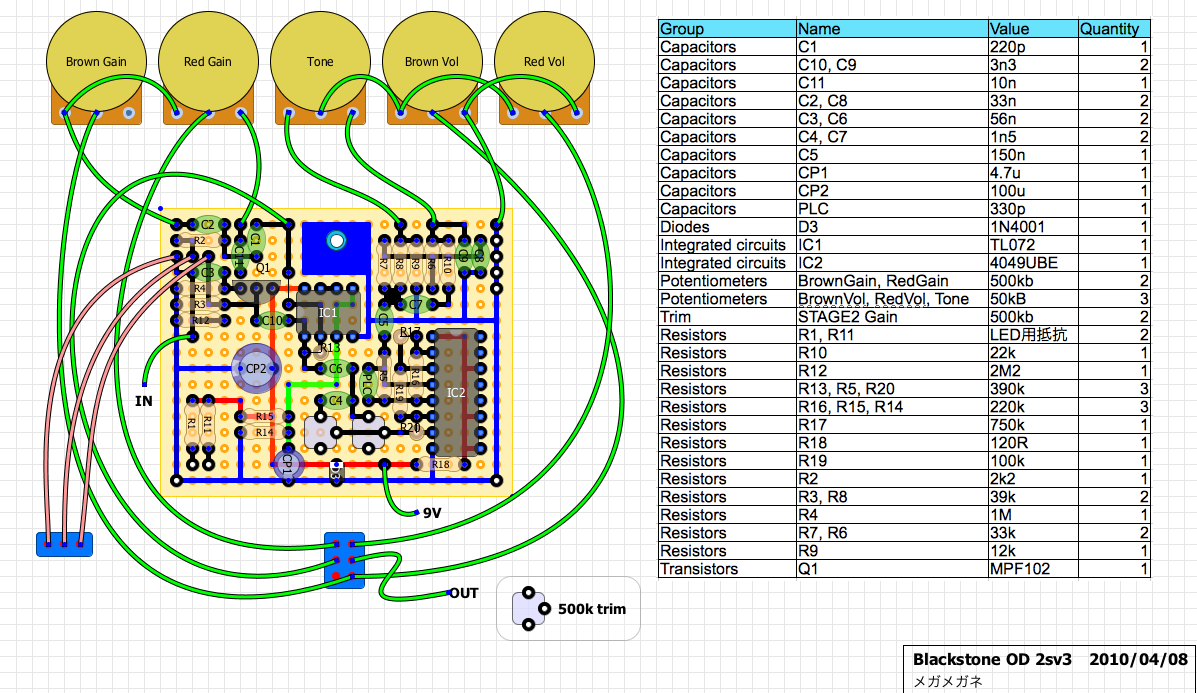

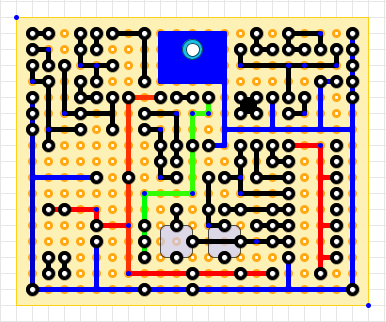

とりあえずレイアウト
回路図はフリストにBlackstone OD 2sv3_3.pdfって
ファイルが転がってるのでそちらからどーぞ
パーツ番号もそれに合わせてます。





【2010/04/26追記】
一部結線が間違ってました。
ファイルは修正済みです


いくつか注意点
R13,17,20は立ててます。見づらいけど
スイッチはCH切り替えです。LEDの配線等はテキトーに考えてください
このレイアウトだとカソードコモンの2色LEDは使えません
IC1の上側のスペースは気にしなくていいです(オレ用)
実際作ってないのでこのレイアウトで鳴らなくても知りません

めんどくせーからPASさんで基板作ってもらおうかな。
