MAD PROFESSOR Sky Blue Over Drive

だから名前なげーって

なんとなくエキサイト翻訳してみたら
ドライブの気が狂った教授空色
ってなってクスッときた。

回路図はフリストからどうぞ。

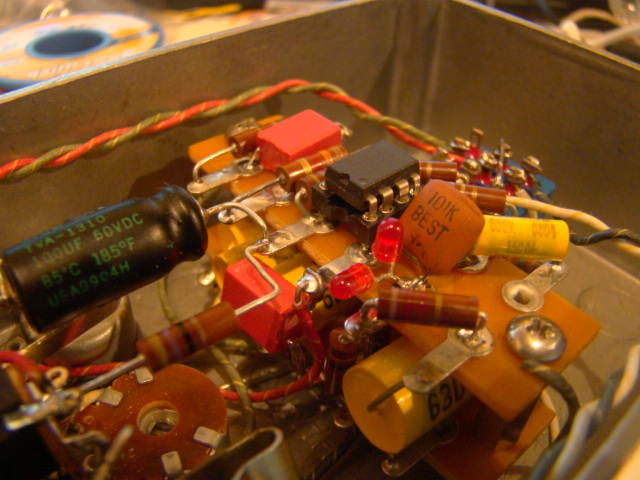

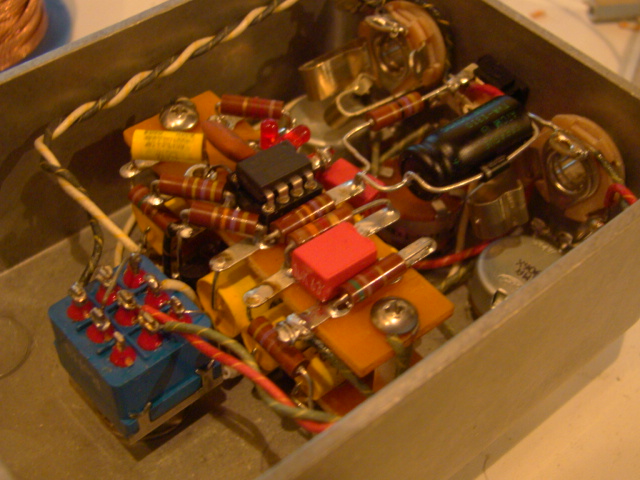

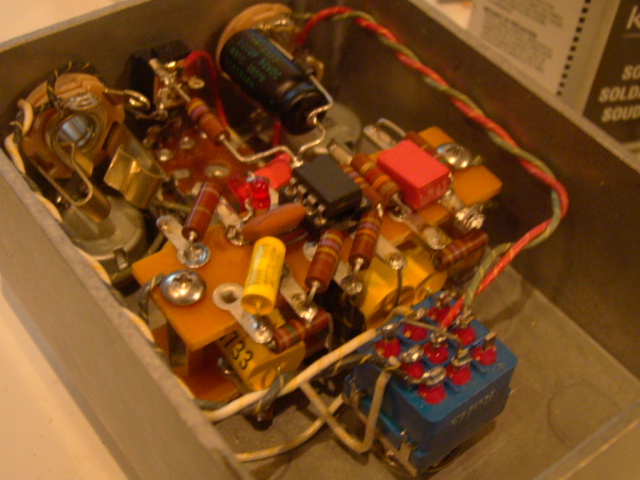

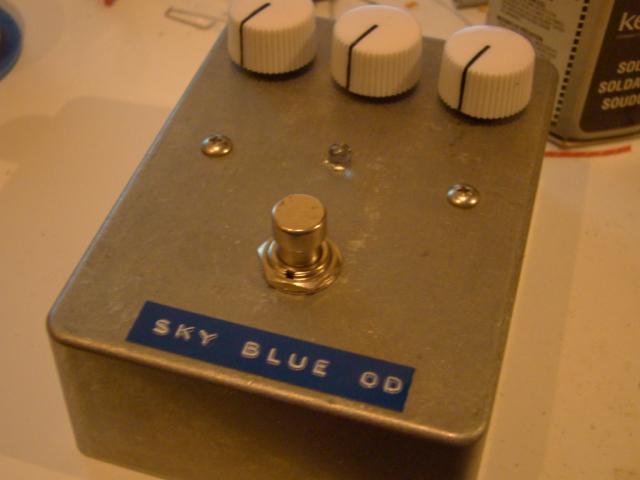

写真はこちら

中身は

Zコントロール→(゚⊿゚)イラネ
D3→(゚⊿゚)イラネ
2M→2.2M
14.7k→15k
2N3819→2SK30ATM

OP275→OPA2134
ってカンジ
合い言葉はこまけぇこたぁいいんだよ!!(AA略)

さて音だしの第一印象ですが音硬ぇw
ストラトのリアで鳴らすとギャンギャン言います。
リアピックアップにトーン付けててよかった(・∀・)

トーン絞るといい感じにザラザラしたカンジがでて気もちいいです
この辺はわたしゃー好きですよ(/・ω・)/
肝心のTEXTUREコントロール右に回すほどミドルがブチブチ言うカンジ
なんとも言えないコントロールです。
私的には左に回しきったとこしか使わないかなぁ(ーー;)

以上 自分の作ったパチもんの感想です。

【ちょっと追記】
youtubeとかで見るとテクスチャの効きが逆の気がする。
回路図間違ってる?

【さらにちょっと追記】
やっぱりテクスチャの効きが逆みたい
これから作る人は気をつけてくだしあ(・∀・)
わたしゃーめんどくさいからそのままですけど。

PR

5日連続更新とかがんばってんなオレ(・∀・)

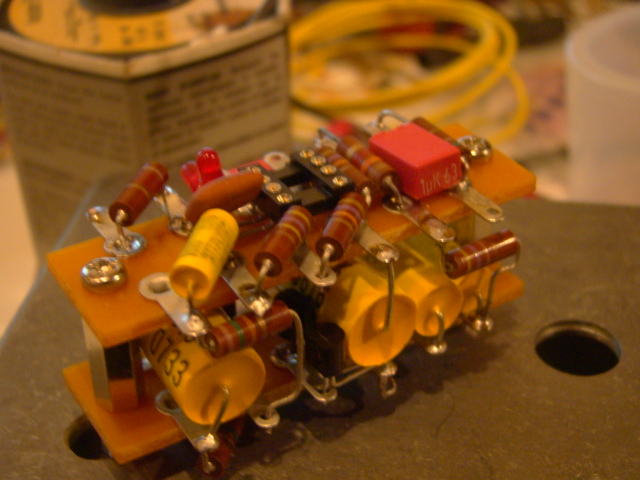

とりあえず基板完成







相変わらずのマロリーちゃん

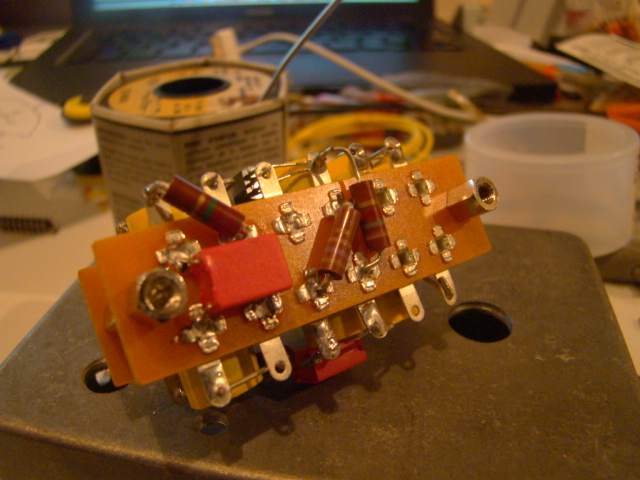

スペースが厳しくて基板裏もご覧のありさま







組み込みはあした。
ケース加工('A`)マンドクセ
