こんなん出てきた↓







ギターマガジン2003年8月号
特集:エフェクターを作ろうVol.2 MidBooster

当時自作を始めた頃につくったなー

これレイアウトとパーツリストは載ってんだけど
回路図は書かれてないんだよね。
まぁ回路図載ってても当時はイミフwwwですけど

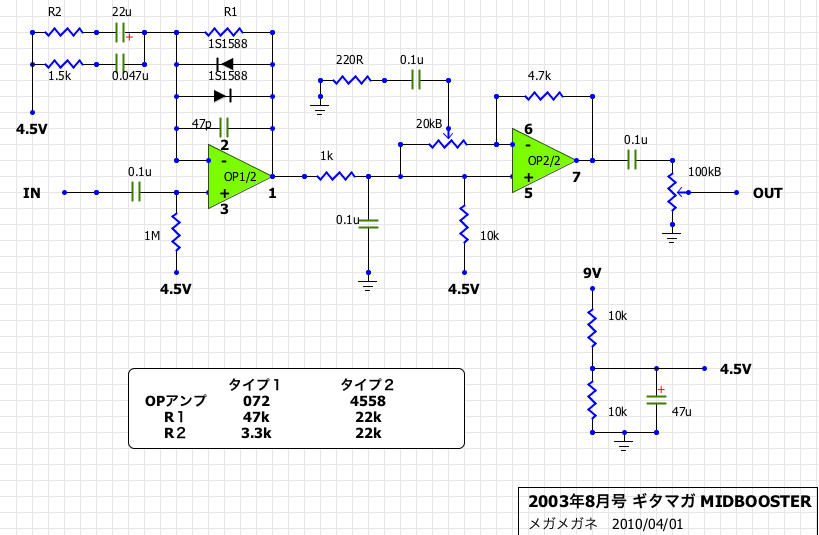

ってことで起こしてみた





なんかあったら即刻消します。

記事中にタイプ1と2で違う音色が作れるとのこと。

記事によると
タイプ1:太く深めのブーストがかけられる。
タイプ2:心地よく中域を強調してくれる音色。

だそうで当時中域マンセーな音づくりしてた若かりし頃のメガメガネは
タイプ2でゲインポット増設&非対称クリップで作りました。

結構気に入ってたんだけど今は友達んとこに嫁いだっきりです。
気が向いたらまたつくろう。


あっ 日付的にアレだけど記事の内容はウソじゃないですからね。
