はたまた昨日の続き

OPアンプ交換してゲインポットの周りの配線引き直したら
復活!!(・∀・)

そうそうコレ2008年5月の回路図で作ったけど
2009年4月にまた新しい回路図出てんのね。

こんどコッチで作るか。

ちなみに今回作ったヤツは前段のOPアンプも昇圧&両電源で作ってます。
それに合わせてバイアスもトリマで調整できるようにしました。

昔作ったヤツと微妙にバイパス音が違う気がする。
気がするだけかも。

まぁいいか




今日は定時ダッシュして秋葉原に行ってきました(/・ω・)/
はしさん一押しの狂った教授の青いODをつくろうかと。

でね

桜屋さんでまた当てちゃった

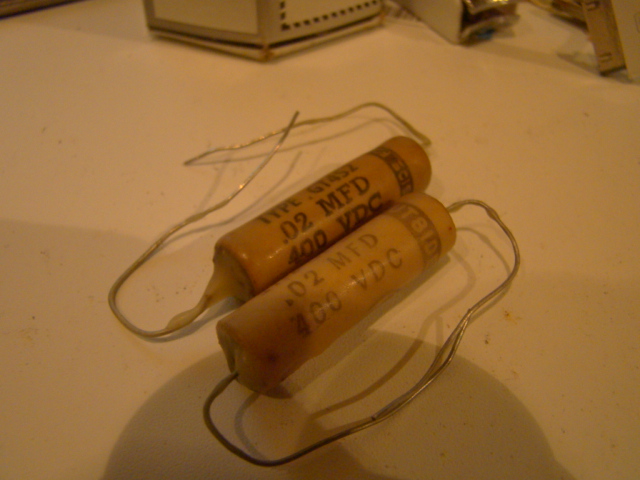

Grey Tiger 0.02u 400V

前回あてたのもまだ使ってませんw
こいつもパーツケースの肥やしですな。


PR

昨日の続き

ブログ書いた後ちょっとだけ弄ったんだけど
とりあえず発信は収まりました(・∀・)

んだけどバイパスとエフェクト音で違いが出ないw
なんだけどけどLEDは付くw

その状態でOPアンプの4pinと5pinと一瞬ショートさせるとエフェクトが掛かりますw
そんで何回かオンオフ切り替えてるとエフェクトが掛からなくなる。
その状態でOPアンプの4p(ry




無限ループって怖くね?

まさかエフェクター相手にツンデレを感じるとは思わなかった。
ツンデレが許させるのは2次元だけだとあれほ(ry


ゲインポットの配線なおしてスイッチオーン☆

ブッ ブッ ブッ ブッ ブッ ブッ ブッ ブッ...

おやおやヘッドホンからアイドリング音が聞こえてきますよ









(´;ω;`)ブァ

とりあえず1時時間ほど格闘したけど原因究明に至らず orz
バイパスの状態でゲイン回すと
ビーーーーーm9(^Д^)プギャーって発信します

基板作り直そうかな(´・ω・`)ショボーン

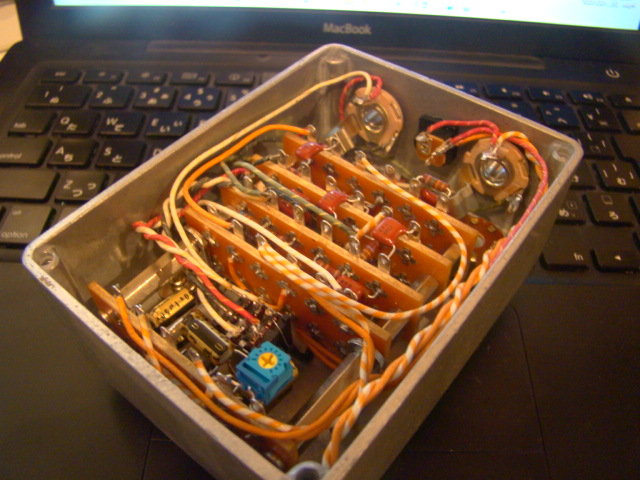

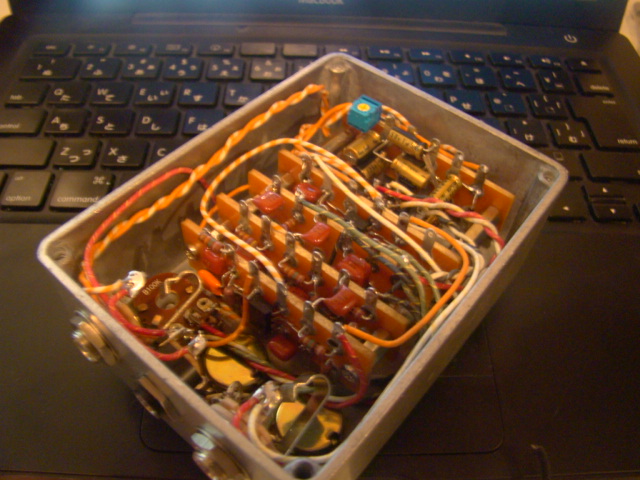

ばばーん

スイッチオーン!

LEDつかねー(#゚Д゚)

とりあえずOPアンプに電圧はきてるの確認したので
ギター突っ込んだら音はでました(・∀・)

ただゲインポットの効きが逆なんですけどね

レイアウトは間違ってないのに実配線で間違ってるとかワロスw


どーしてこーなった orz

あした直そ

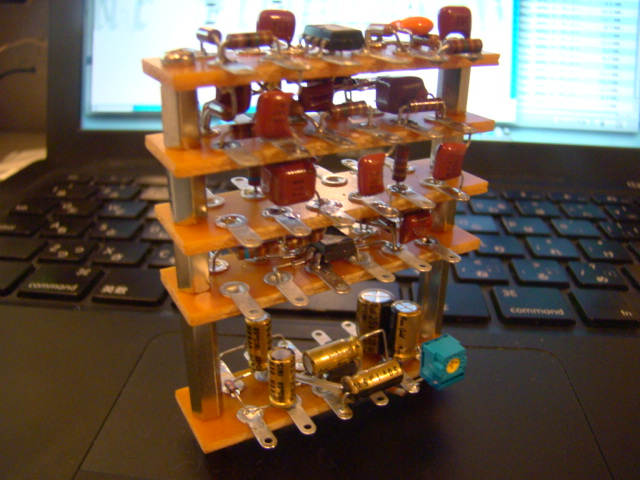

ラグ板5階建て

あとでがんばって組み込む。



HUMAN GEAR
によると設計者は新しい形状の設計に入ったらしいです。
web上に回路図さらされたってのも製造中止の原因の一つなんですかね?
どっかで『筐体が小さくなるだけ』見たいな記事見たけどどーなるこっちゃ
