出来た(・∀・)







やっぱこの子好き(*´∀`)

以前作ったのより何故かハイが丸いです。
こいつベースにテキトーにOD作ろうかな(・∀・)

んで調子に乗って今度はクアッドなあの娘を作ってます。







ちっと定数弄ってます。

PR

って大事だよね(・∀・)
こんばんはメガメガネです。
この自作熱が冷めないウチにもりもり作りますYO☆

最近の作業用BGMはBOOM BOOM SATELLITESのベスト

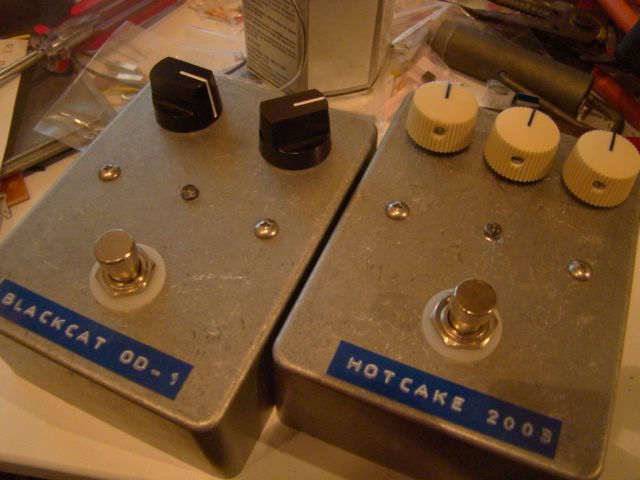

そんでもって出来上がったのは↓の右側







相変わらずの無塗装っぷり

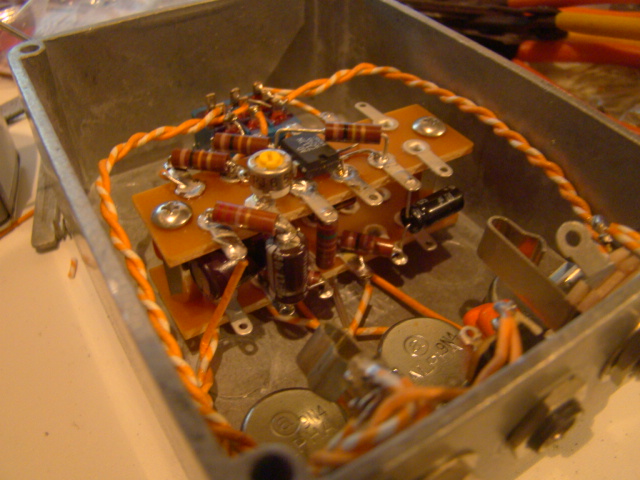

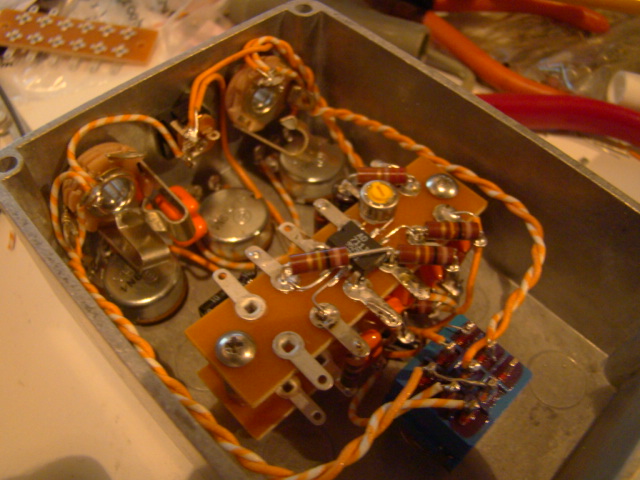

中身







スッカスカw

秋葉じゃ手に入らなかった値は合成します
AVXとかだとあるんだけど足が短いんですよ

0.056u → 0.022u+0.033u=0.055u 実測0.057u
0.082u → 0.033u+0.047u=0.08u 実測0.084u

結構テキトーですw

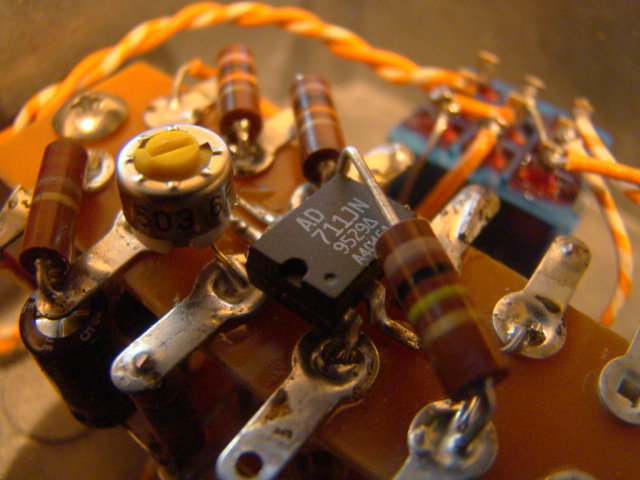

OPアンプはAD711で固定







アナデバ好きなんです。
これのデュアル版のAD712ってのもあんだけどそっちもお気に入り
でも他のジサッカーで使ってる人あんまり見かけないんだよね(´・ω・`)

さてさてこのHotcakeたんですがどーもバイアスが重要っぽいので
トリマーで可変できるようにしました。

もともと82k+100k4.95Vって値なんだけど
4.5V〜5.9Vの間で調整できまっす(`・ω・´) シャキーン

でもこのトリマー正直いらない

そんな劇的に変化しねーです。
歪みの汚さ加減とゆーかなんとゆーか
その辺が微妙に変化します

とりあえず設計者の思惑通り4.95Vにしときますかね(・ω・)
