ラグ板でエフェクター自作でござる。
×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。


自作の話題全然記事にしてないのでちょっと書く。

こんにちわメガメガネです(´・ω・`)

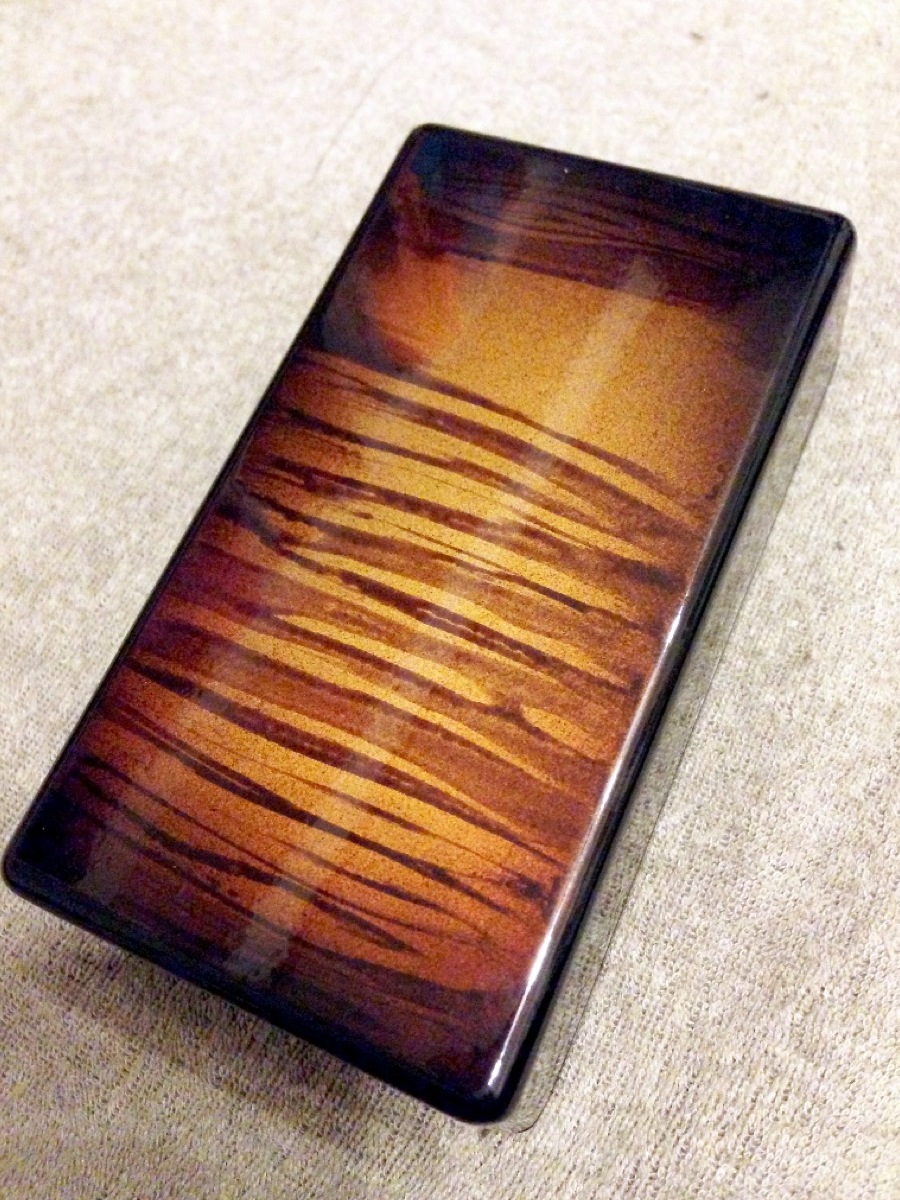

ちょっと前にこんなケース買いまして










Ginga Drops様で4500円(・∀・)
高かったけどあまりのかっこ良さに買ってもうた。

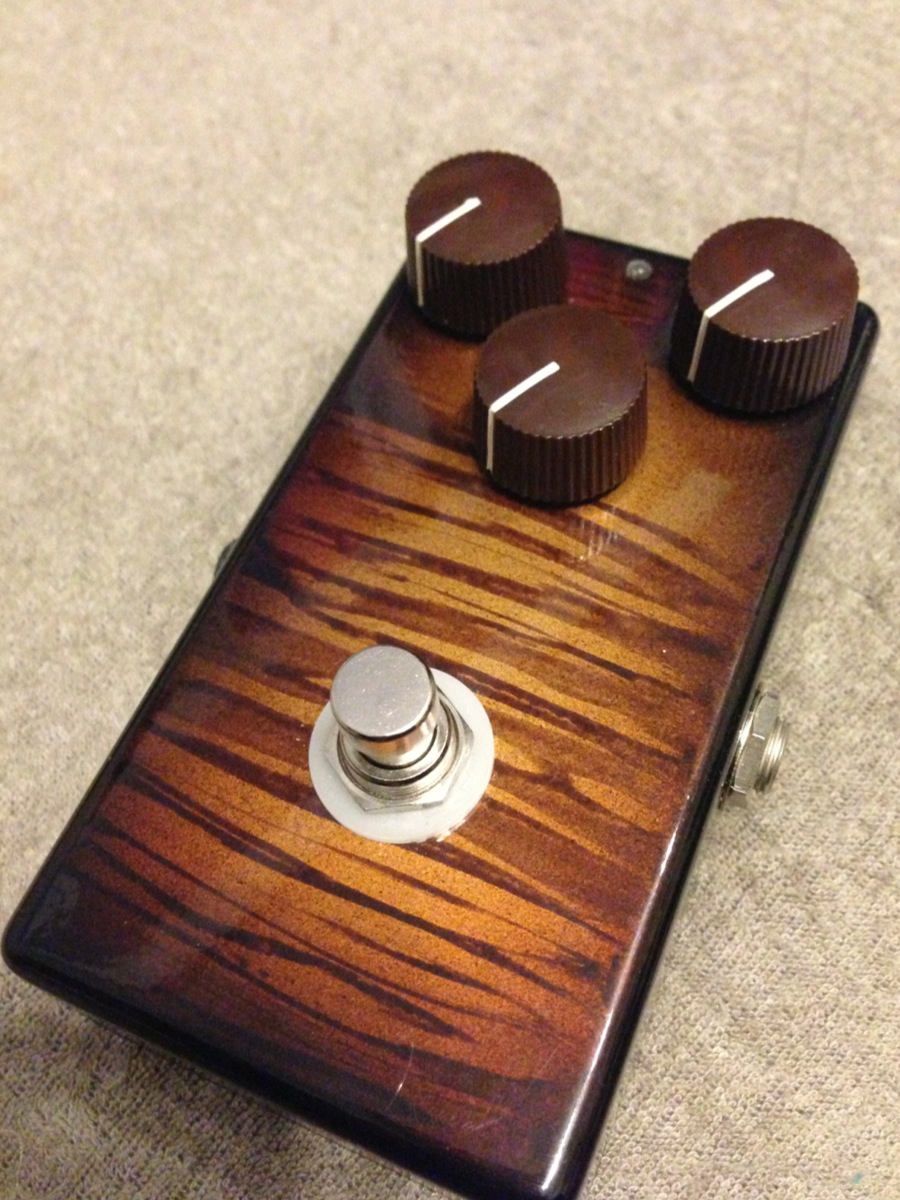

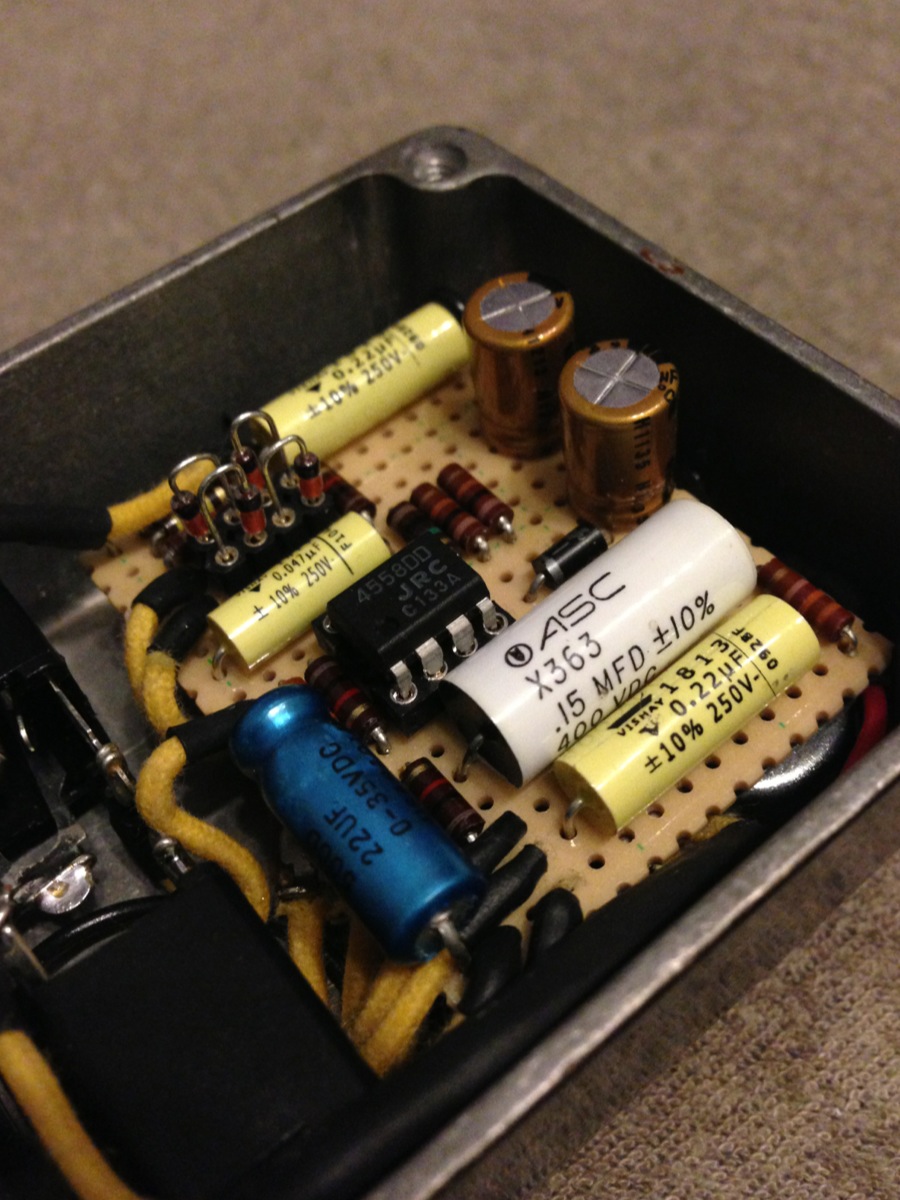

それがこうなりました。










LovePedalのEternityどS。

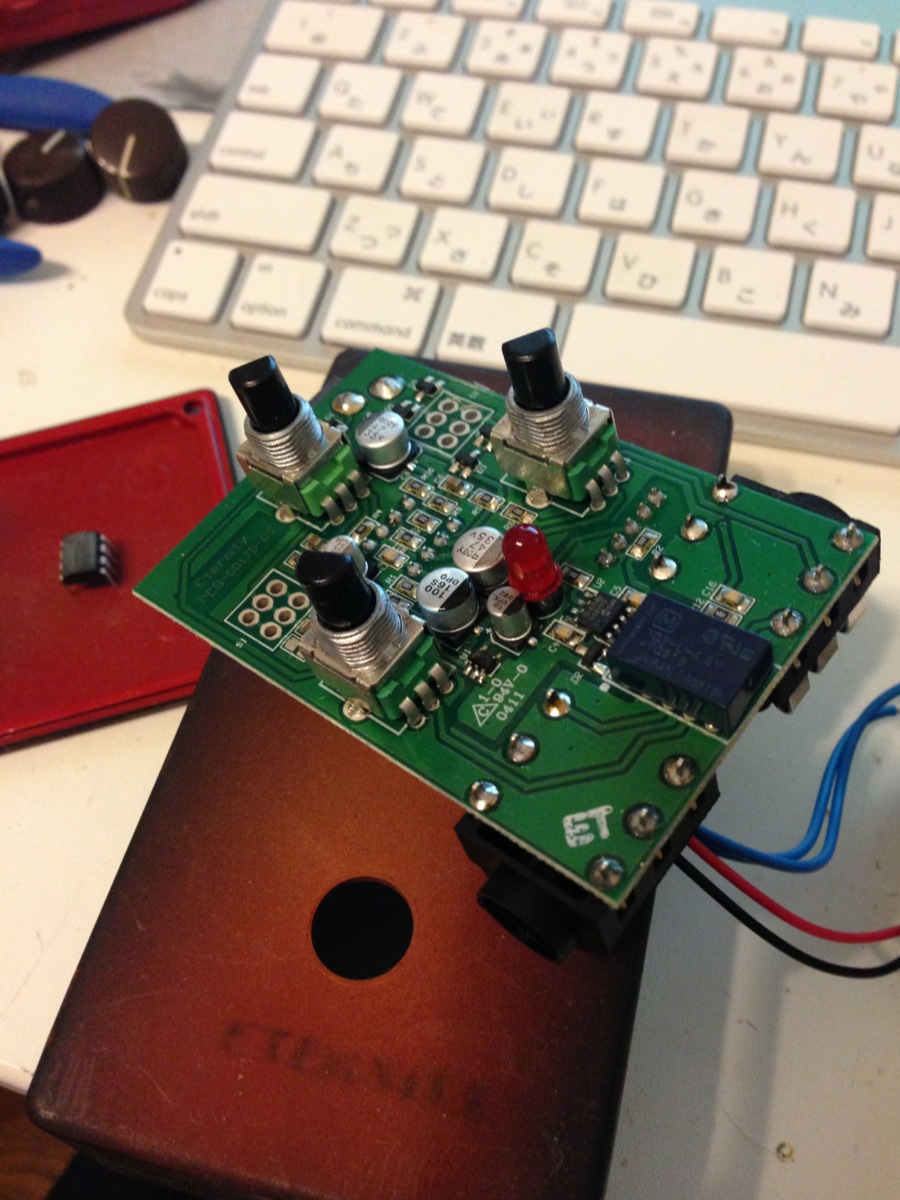

実はこれ実機もってるんすよ。表面実装のバースト。











できる限り読み取りました。
そしたらね。フリストの回路図と違うとこがあったんすよ。

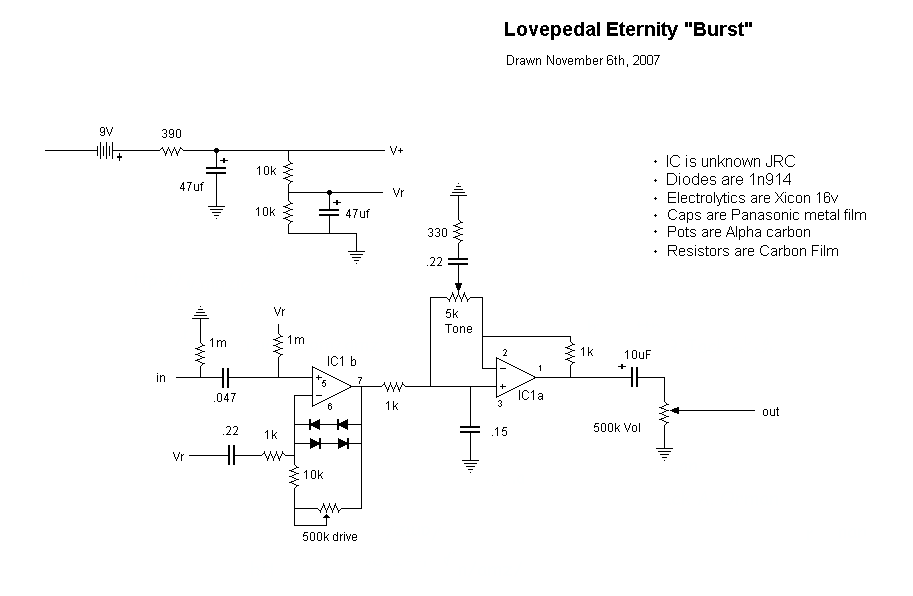

そんなEternityたんの回路図は↓







相違点は↓
9V直列の390R→330R
Driveの500kに並列に470kの固定抵抗
出力の10uf→22uf


そんな回路で作成しました。
ちなみに実機のオペアンプは
JRCの4580D4560Dのどっちかだと思うの。
削りが甘くて掠れてた(;^ω^)

あとはもう自分の好みでいいんじゃないっすかね。

では良いお年を(´∀`*)ノシ



PR

こんばんは。
お久しぶりですメガメガネです(´・ω・`)(´-ω-`))ペコリ

やっとこさ作ったよ。
今回はTSを作った経験を生かしてすっきりと行きたかった。

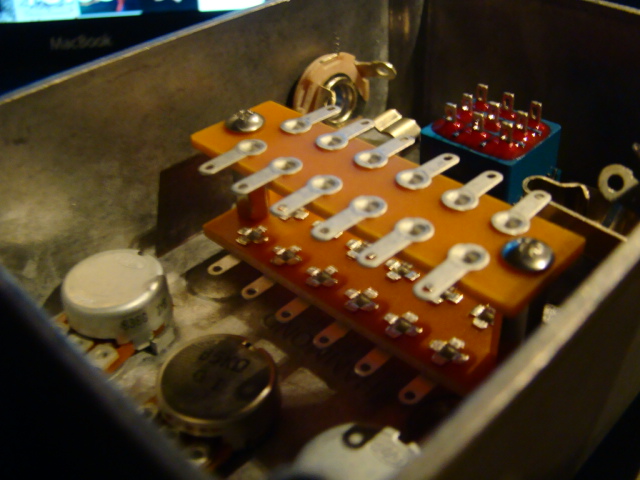

いろいろ考えた結果ラグ板を二段重ねに。

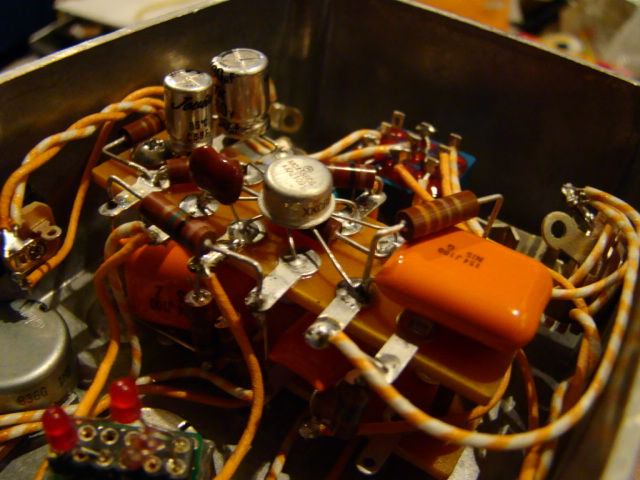

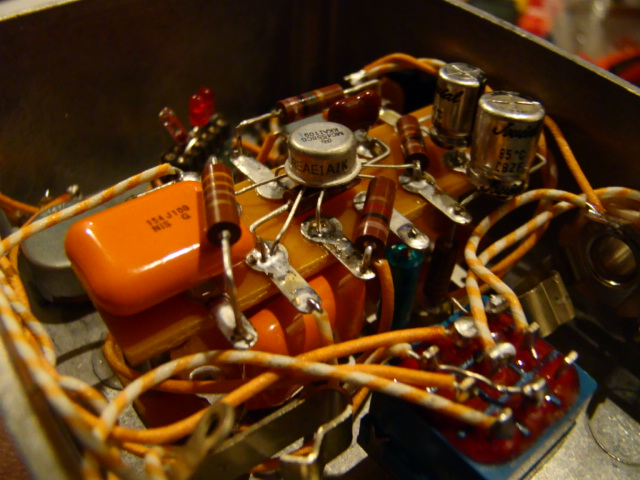

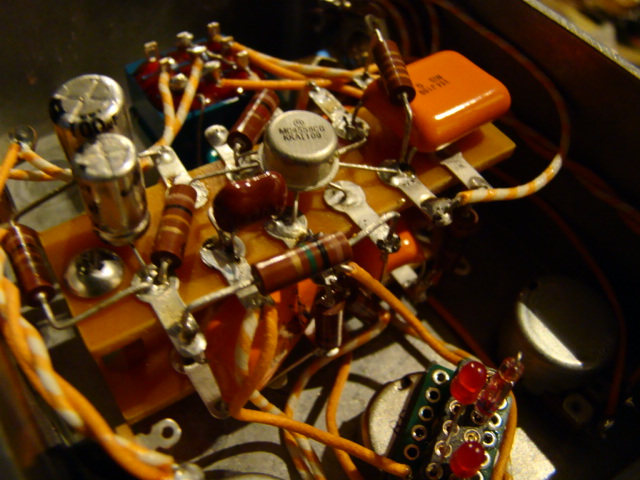

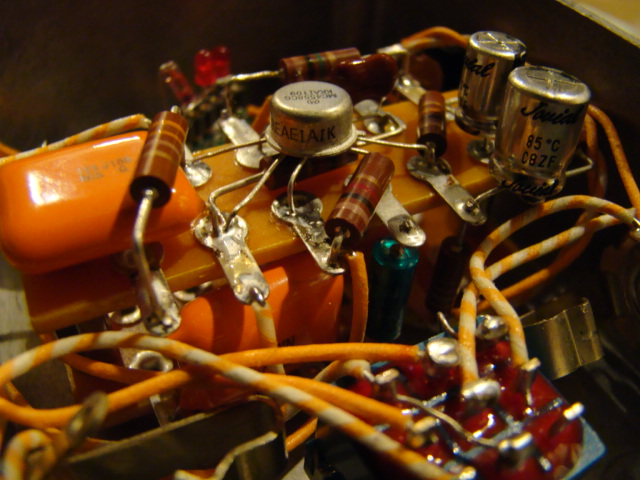

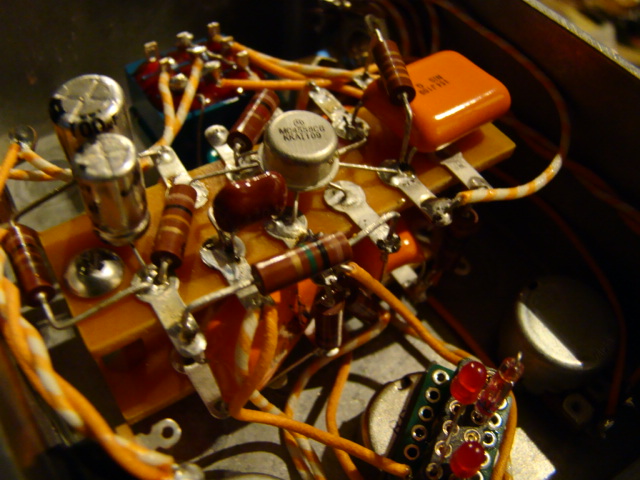

完成品


キレイにまとめれました(・∀・)

ケースはまたもや1590S
オペアンプはMC4558CG
ほんとはメタルカンの1458使いたかったんだけどもってねーっすw

クリップは1N34+LEDとLEDの非対称。
テキトーに試してたらグッと来た(・∀・)b

肝心の音は・・・
すごくいいです・・・

久しぶりに自作エフェでグッと来た(・∀・)b
もっと早く作っとけばなぁーとオモタヨ

おかげで禅を作る気力が減ったw
もうパーツは買ってんだけどね。

変わりにすごーく作りたくなってるのはBJFさんのDYNA RED。
人気ブロガーのはし様からオペアンプ頂いたってことでw
こっちはレイアウトだけ作っております。

週末あたりにどっちか作るよー
(・∀・)ノシ
